MicroRGB RF

Миниатюрный контроллер для светодиодной ленты RGB с пультом управления по радио каналу.

Особенности

  • Сверхмалый размер позволит не искать место для установки блока контроллера.
  • Кроме регулирования цвета и яркости доступны различные режимы светодинамики.
  • Радио канал для связи пульта и контроллера позволяет управлять контроллером даже если он установлен за преградой, например, в корпусе стены (радиус действия пульта, конечно, будет меньше).
  • Контроллер оборудован энергонезависимой памятью. Благодаря этому можно единожды отрегулировать цвет и яркость свечения, а потом включать и выключать обычным клавишным выключателем. Пульт в следующий раз понадобится только для изменения режима свечения.
  • Пропускная способность составляет 6А (2А на канал), что не очень много. Проверьте, что планируемый объем подключаемой светодиодной ленты не превысит максимально допустимую нагрузку.

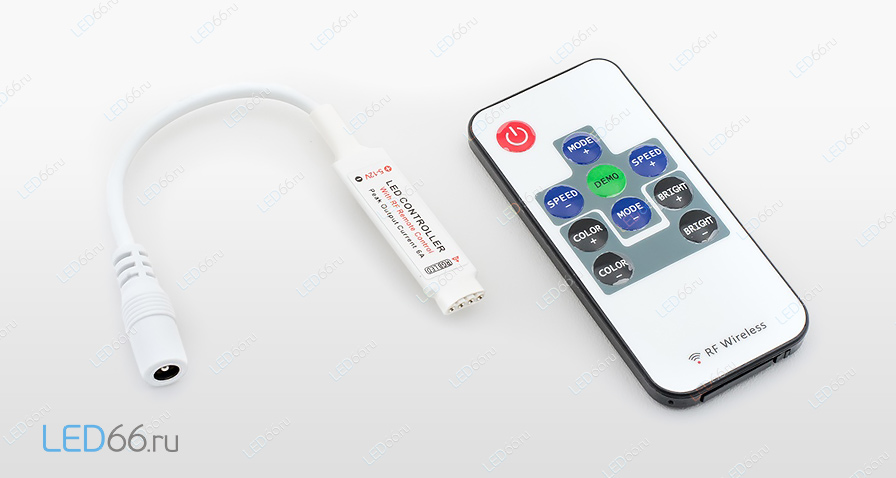

Назначение кнопок пульта

Включение и выключение света
Автоматический режим. Циклически проигрываются все динамические сценарии, каждый по 3 раза.
Выбор одного из предустановленных статических вариантов свечения
Плавная регулировка яркости свечения в статическом режиме включения. Нажатие этих кнопок в режиме светодинамики переводит контроллер в статический режим.
Выбор одного из предустановленных режимов светодинамики. Нажатие этих кнопок в статическом режиме переводит контроллер в режим динамического сценария.
Регулировка скорости светодинамики. Нажатие этих кнопок в статическом режиме переводит контроллер в режим динамического сценария.





COLOR
статические цвета

  1. Красный
  2. Зеленый
  3. Синий
  4. Белый
  5. Оранжевый
  6. Светло-зеленый
  7. Темно-синий
  8. Молочно-белый
  9. Золотистый
  10. Небесно-голубой
  11. Коричневый
  12. Бело-розовый
  13. Светло-желтый
  14. Светло-голубой
  15. Фиолетовый
  16. Теплый белый
  17. Желтый
  18. Голубой
  19. Пурпурный
  20. Холодно-белый

MODE
режимы светодинамики

  1. Перелив 7 цветов
  2. Плавные вспышки 3 цветов
  3. Плавные вспышки 7 цветов
  4. Плавные вспышки белые
  5. Плавные вспышки зеленые
  6. Плавные вспышки желтые
  7. Плавные вспышки красные
  8. Плавные вспышки пурпурные
  9. Плавные вспышки синие
  10. Переключение 3 цветов
  11. Переключение 6 цветов
  12. Вспышки 3 цветов
  13. Красный стробоскоп
  14. Зеленый стробоскоп
  15. Синий стробоскоп
  16. Пурпурный стробоскоп
  17. Желтый стробоскоп
  18. Белый стробоскоп
  19. Стробоскоп 3-х цветов



Технические характеристики

Контроллер

Кол-во каналов 3
Напряжение питания от 5V до 24V DC
Максимальный выходной ток 6А (2А на канал)
Максимальная подключаемая мощность 5V DC - 30 Вт
12V DC - 72 Вт
24V DC - 144 Вт
Потребляемая мощность в режиме ожидания менее 0,5 Вт
Частота ШИМ 256 Гц
Степень защиты IP20

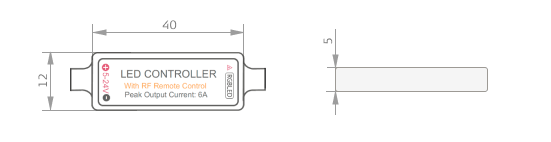

Размер 40x12x5 мм
Вес 35 гр
Рабочая температура  -20 ... +55 °C

Пульт

Вид связи беспроводной связи радио сигнал RF 433Mhz
Тип батареи CR2025
Максимальное расстояние работы пульта 10 м
Размер 86x40x7 мм





Схема подключения

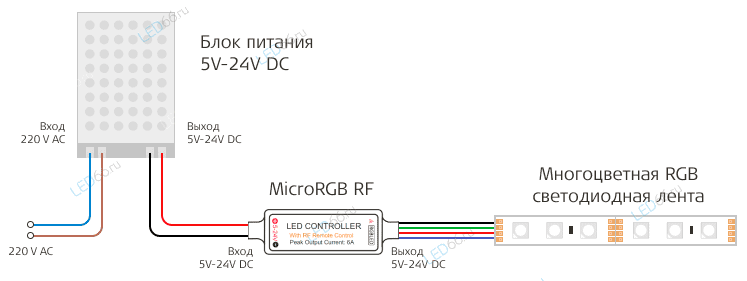

Для подключения вам будут нужны многоцветная RGB светодиодная лента и правильно подобранный блок питания. Контроллер MicroRGB RF подключается в цепь между блоком питания и светодиодной лентой (последовательно не более 5 метров).

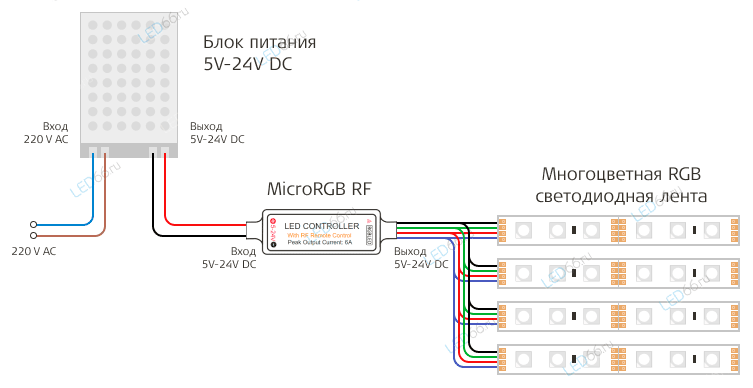

В случае если светодиодной ленты более чем 5 метров или для удобства монтажа можно подключить неограниченное количество отрезков светодиодной ленты параллельно. Проверьте только, что не превышаете допустимую максимальную мощность MicroRGB RF.
