RGB контроллер ZON

Многофункциональный сенсорный пульт ZON является лучшим решением для тех, кто собирается установить RGB подсветку.

Он сочетает в себе как традиционные функции: регулировка скорости изменения цвета в динамическом режиме, настройка яркости, так и новаторские: изменение насыщенности цвета, многозональность, запись собственных программ светодинамики.


Точный выбор цвета

Широкое сенсорное кольцо позволяет с высокой точностью выбрать любой оттенок  цвета радуги. Плавно ведите пальцем по сенсорному кольцу, и вы легко найдете именно тот оттенок цвета, который соответствует вашему настроению.


Настройка насыщенности цвета

Единственный пульт с возможностью регулирования насыщенности цвета свечения RGB ленты. Он позволит вам получить, как яркие насыщенные цвета, так и мягкие приятные для глаза оттенки.


Собственные программы светодинамики

С помощью пульта можно создавать и сохранять индивидуальные сценарии изменения света. Теперь Вы совободны от рамок заводских программ: с легкостью создавайте и сохраняйте их прямо с пульта управления.


Зонирование пространства

Вы сможете управлять с одного ПДУ несколькими зонами в своем доме или офисе, оформленными светодиодным освещением. Для этого потребуются дополнительные контроллеры по числу зон.  К одному ПДУ можно подключить до четырех контроллеров.


Удобство управления

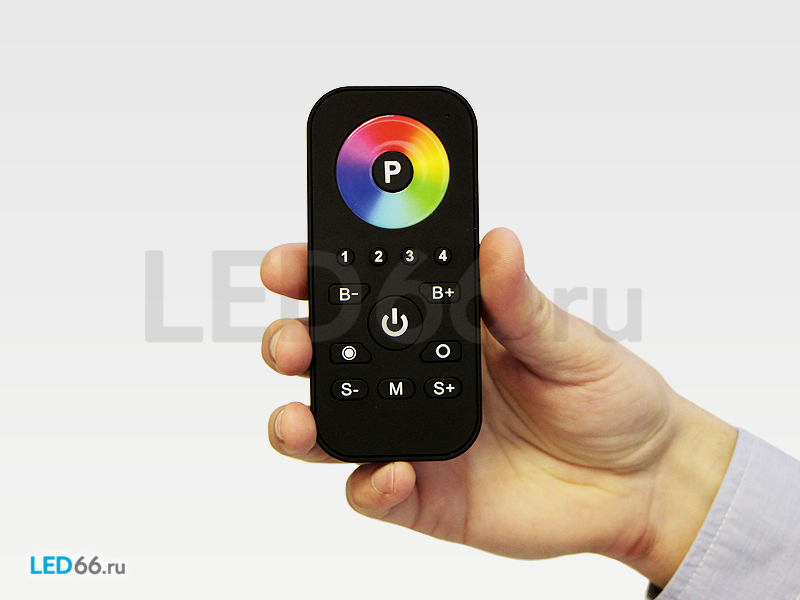

Сенсорный пульт ZON отличается стильным дизайном и легкостью управления. Эргономичный корпус выполнен из прорезиненного матового пластика.






Пульт дистанцинного управления



1. Кн. выбора включения четырех зон и сохранения четырех динамических программ.
2. Регулировка яркости: - увеличение, - уменьшение.
3. Включение и выключении ПДУ и контроллера.
4. Изменение насыщенности цвета: - увеличение, - уменьшение в сторону белого.
5. Регулировка скорости изменение цвета в динамическом
режиме - увеличение, - уменьшение.
6. Кн. запоминания программ.






Характеристики

Пульт дистанционное управление (ПДУ)
• Входное напряжение: DC4,5V
• Электропитание: батарея - AAA 3 шт.
(в комплекте не поставляется)
• Температура окружающей среды: +5° C ... +40°C
• Время работы: 40 000 часов
• Частота управления RF: 434/868МГц
• Размер ПДУ: L120 Χ W55 Χ H15 мм
• Чувствительность: -105dbm
• Радиус устойчивого управления: 20 метров
• Материал покрытия:
высококачественный поликарбонат ABS, с нанесением краски и ультрафиолетового лака.

Контроллер
• Температура окружающей среды: +5° C ... +40°C
• Входное напряжение: DC12V/24V
• Выход контролера: 3 канала RGB
• Ток нагрузки:  5А на канал
• Метод соединения: общий анод
• Размер контроллера: L170 Χ W45 Χ H18 мм
• Пульт дистанционное управление (ПДУ)






Настройка контроллера


Привязывание контроллера к пульту
1. Включите сенсорный пульт управления, нажав кнопку [ON/OFF] (загорится красный индикатор).
2. Нажмите кнопку программирования на контроллере.
3. На сенсорном пульте управления выберите канал, который будет управлять данным контроллером (кнопка [1] , [2] , [3] или [4]).
4. Пальцем проведите по сенсорному кольцу в любом направлении. Красный индикатор на контроллере будет моргать.
Программирование контроллера завершено. Программирование дополнительных контроллеров происходит аналогичным образом.
5. Нажмите более 5 сек кнопку программирования на контроллере, запрограммированные данные будут стерты.

Запись собственной програмы
1. Нажмите кнопку программирования [Р] на пульте.
2. Воспроизведите сценарий изменений света, нажимая или водя по сенсорному кольцу, с желаемой скоростью и интервалом.
3. Выберите номер программы (кнопка [1] , [2] , [3] или [4]), в соответствующем канале программирования.
4. Нажмите кнопку [М].
Примечание: Каждая зона от 1 до 4 может сохранять одну программу записи. Если сохраняется вторая программа в ту же самую зону, то последняя программа заменит предыдущую.

Управление определенной зоной
1. Выберите зону (кнопка [1] , [2] , [3] или [4]).
2. Нажмите кнопку увеличения или уменьшения скорости цвета.






Схема подключения контроллера






Инструкции

Техническое описание
характеристики, режимы работы.

скачать






Меры предосторожности

Не нажимайте, сенсорное цветовое кольцо на пульте дистанционного управления, в течение 3 секунд при замене новых батарей. Заменяйте батареи, при потери чувствительности сенсорного цветового кольца.

Установку и подключение должна выполняться квалифицированным специалистом. Действуйте правильно и выполняйте следующие инструкции:

1. Не устанавливайте и не эксплуатируйте контроллер, в местах с сильным электромагнитным и грозовым излучением, высоким атмосферным давлением.
2. Обеспечьте одинаковой нагрузкой контролера на каждый канал.
3. Убедитесь, что контроллер установлен правильно и обеспечен цепями защиты по току и мерам пожарной безопасности.
4. Обеспечьте контролер правильной эксплутационной температурой и вентиляцией.
5. Проверьте правильное входное напряжение и максимальный ток нагрузки на контроллер.
6. Внимательно ознакомьтесь с правилами эксплуатации.
