Сенсорный диммер для светодиодной ленты SmartD S

Многофункциональный сенсорный диммер для включения и выключения светодиодной ленты. Спроектирван специально для использования в алюминиевых профилях для светодиодной ленты.

Сенсорный выключатель

Сенсорный включатель и выключатель светодиодной ленты в алюминиевом профилеЧасто подсветку хочется включить не касаясь выключателя. Причиной тому обычно бывают мокрые или грязные руки. Сенсорный датчик диммера SmartD S позволяет включать подсветку поднесением руки к профилю со светодиодной лентой. Он срабатывает на расстоянии до 5 см, что полностью исключает прикосновение к чему-либо.

Несколько уровней яркости

Несколько уровней яркости подсветки рабочей поверхности кухонного гарнитураПосле включения вы легко можете  повторным поднесением руки выбрать 1 из 3 заранее настроенных режимов. По-умолчанию это 100%, 50% и 25% яркости. Значения яркости каждого из режимов можно настроить.

Вы можете установить яркую светодиодную ленту, чтобы использовать ее днем как источник дополнительного освещения, а вечером просто включать на меньшей яркости.

Провожающий свет

Провожающий светЧтобы не остаться в полной темноте, в диммере предусмотрен режим "Провожающий свет".

Если освещенность после выключения диммера будет меньше 125 Lux, то он включится снова на некоторое время, чтобы дать вам возможность спокойно выйти из комнаты.

Порог освещенности, продолжительность режима "Провожающий свет" и его яркость можно настроить в широких пределах в соответствии со своими пожеланиями.

Возможность подключения датчиков

Возможность подключения датчиков для включения светодиодной ленты в профилеФункционал диммера можно значительно расширить благодаря возможности подключения датчиков движения, присутствия человека и открытия двери.

Свет включится по любому из этих событий и будет освещать пространство не только на протяжении всего времени срабатывания датчика, а также с задержкой до 5 минут после отключения датчика.

Такая простая и очень удобная автоматизация позволит сделать автоматическую подсветку проходных зон (в том числе ночное дежурное освещение), подсветку полок при открытии дверок шкафа, включение света при входе в помещение и многое другое.

Настройка и отключение функций диммера для светодиодной ленты в профилеНастройка и отключение функций

Диммер SmartD S - действительно умное устройство, которое вы сможете настроить "под себя". Основные функции можно не только скорректировать, но и полностью отключить, если в них нет необходимости.





Технические характеристики

Размер: 30 х 10,5 х 2,7 мм
Дальность срабатывания: 5 см
Индикатор режима: есть
Рабочее напряжение: 12V/24V DC
Максимальная подключаемая мощность: 96/92 Вт (при 12V/24V DC)
Максимальный ток нагрузки: 8 А
Провожающий свет: есть
Подключение датчиков: возможно
Управление клавишным выключателем: возможно
Рабочая температура: -20 до 40°C





Установка и подключение

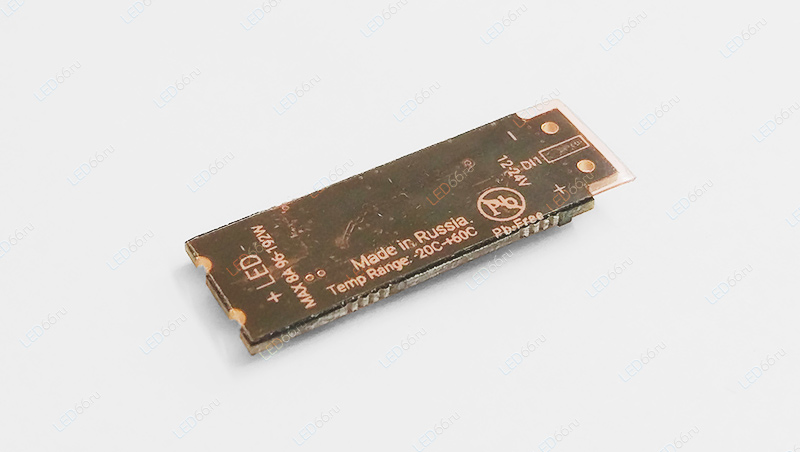

Перед установкой нужно отклеить защитный слой двустороннего скотча на оборотной стороне платы диммера. Для лучшей адгезии скотча с поверхностью алюминиевого профиля для светодиодной ленты ее следует предваоительно обезжирить.

Расположите диммер контактами входящего питания ближе к краю профиля. Не забудьте предусмотреть место для расположения проводов питания и заглушки профиля.

Соедините соответствующие контакты светодиодной ленты и диммера пайкой. Паять их можно прямо встык контакт к контакту. Также можно припаять внахлест зачистив плашки контактов снизу светодиодной ленты (со стороны двустороннего скотча) и расположив ее внахлест поверх контактов диммера буквально на 1 мм.

Провода питания также нужно припаять к соответствующим контактам диммера. Обычно провод питания заводится в профиль через отверстие в заглушке. Также провод можно завести через просвеленное в самом профиле отверстие, если требуется скрытая проводка.

Готово. Можно закрывать профиль рассеивателем.

Сразу после подачи питания на диммер запускается проверка на короткое замыкание цепи. После проверки индикаторный диод загорится синим цветом. Можно включать подсветку.



Стандартная схема подключения



Подключение с внешним управлением

Диммер поддерживает подключение различных внешних датчиков для автоматического включения и выключения подсветки.

Это позволяет сделать автоматическое включение света при открытии дверок шкафов (инфракрасные датчики и датчики движения), в проходных зонах (датчики движения) или при условии присутствия человека в определенном месте (датчики присутствия).

По-умолчанию сенсорное управление является доминирующим и будет работать даже без срабатывания датчиков. При необходимости его можно отключить в меню настроек диммера.

Свет может быть включен как только во время срабытывания датчика, так и оставаться включенным еще некоторое время после возвращения датчика в исходное состояние. Для этого в меню настроек диммера выбирается время задержки отключения в промежутке от 0 сек до 5 минут.

Включение по датчику движения

Такой вариант подключения отлично подойдет для автоматического включения света в проходных зонах. Когда Вы заходите в зону действия датчика движения, свет включается. Выключается он когда вы остановитесь на некоторое время или выйдете из зоны действия датчика движения.

Если у вас помещение сложной формы или вытянутой формы, то можно установить несколько датчиков подключив их последовательно. Тогда свет будет включаться при срабатывании любого из них.

Также можно установить задержку выключения от 0 секунд до 5 минут, тогда свет выключится через 5 минут после крайнего срабатывания датчика.

Для подключения подойдет любой "нормально замкнутый" датчик движения. Такие обычно применяются в охранных системах.

Включение по открытию двери

Геркон часто используется в качестве датчика открытия дверей. Его можно установить как на дверцу шкафа или кухонного гарнитур, так и на обычную межкомнатную дверь.

Свет включится в момент открытия двери и выключится, когда вы ее закроете.

Для подсветки полок шкафа или кухонного гарнитура можно использовать один диммер. Для этого нужно установить на каждую дверцу шкафа геркон, соединить их последовательно и подключить к диммеру. Когда вы откроете любую дверцу - включится подсветка всех полок. Выключится она когда будут закрыты все дверцы шкафа.

Для подключения подойдет любой "нормально замкнутый" геркон. Такие обычно применяются в охранных системах.

Включение по нажатию кнопки

Для управления подсветкой не обязательно устанавливать диммер SmartD S в удобном для поднесения руки месте. Им можно управлять также и по нажатию на кнопку, которую Вы можете установить в любом удобном для вас месте.

  • При коротком нажатии на кнопку свет будет включаться и выключаться. Если сразу после включения
