MicroDim

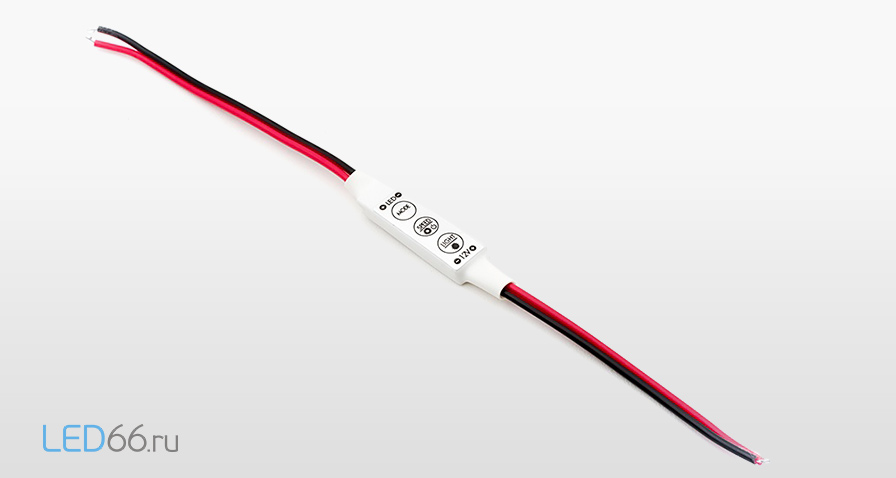

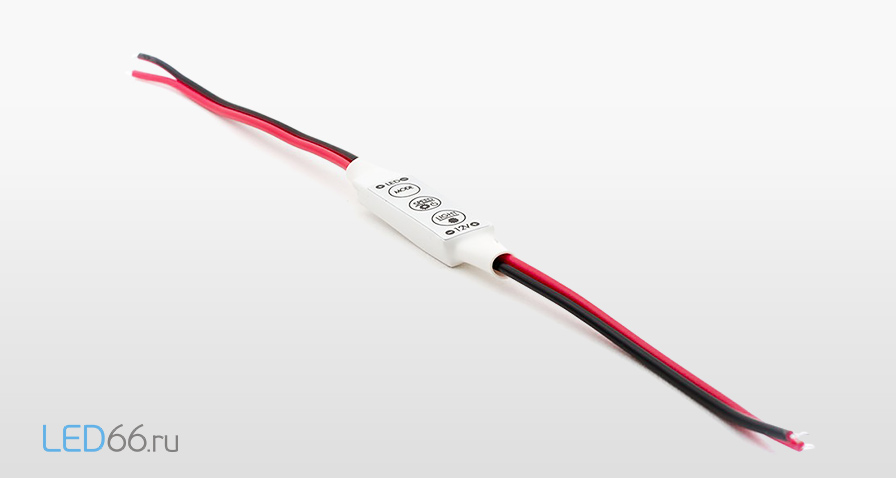

Миниатюрный диммер для светодиодной ленты белого свечения (или одноцветной ленты). Управление осуществляется при помощи кнопок, расположенных на корпусе.

Особенности

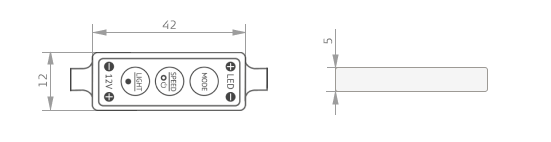

• Сверхмалый размер позволит не искать место для установки блока диммера.
• Кроме регулирования яркости доступны различные режимы мигания.
• Диммер оборудован энергонезависимой памятью. Благодаря этому можно единожды отрегулировать яркость и режим свечения, а потом просто включать и выключать обычным клавишным выключателем. В следующий раз нажимать кнопки на корпусе понадобится только для изменения яркости или включения другой программы.
• Пропускная способность составляет 6А, что не очень много. Проверьте, что планируемый объем подключаемой светодиодной ленты не превысит максимально допустимую нагрузку.

Технические характеристики

Частота ШИМ

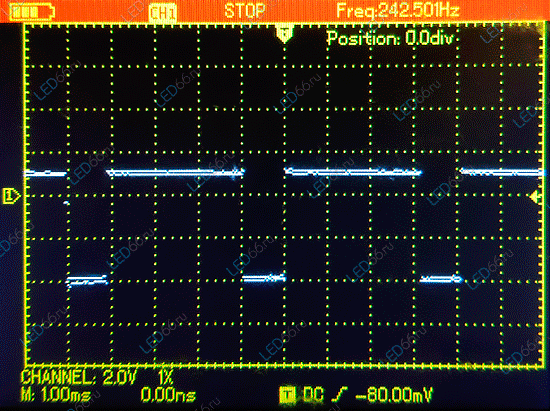

При тестировании при помощи осциллографа зафиксирована частота ШИМ 242,5 Гц (в правом верхнем углу скриншота). Почти полностью совпадает с заявленной 256 Гц.

MicroDim подойдет только для декоративной подсветки.

Частота значительно ниже порога в 1250 Гц - не стоит использовать такой диммер для регулирования яркости основного источника света. В противном случае могут быть негативные последствия для здоровья.

Подробнее про ШИМ в статье: "Диммеры с какой частотой ШИМ выбрать?".

Схема подключения

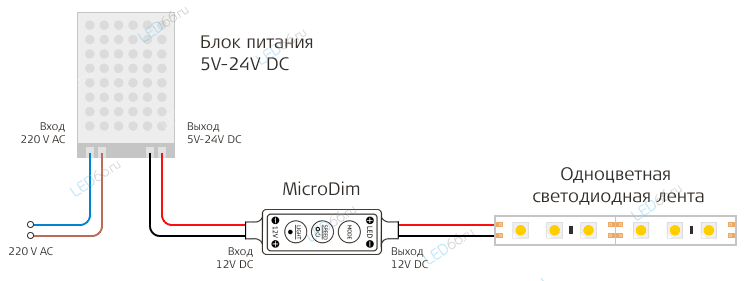

Для подключения вам будет нужна одноцветная светодиодная лента  и правильно подобранный блок питания. Диммер MicroDim подключается в цепь между блоком питания и светодиодной лентой (последовательно не более 5 метров).

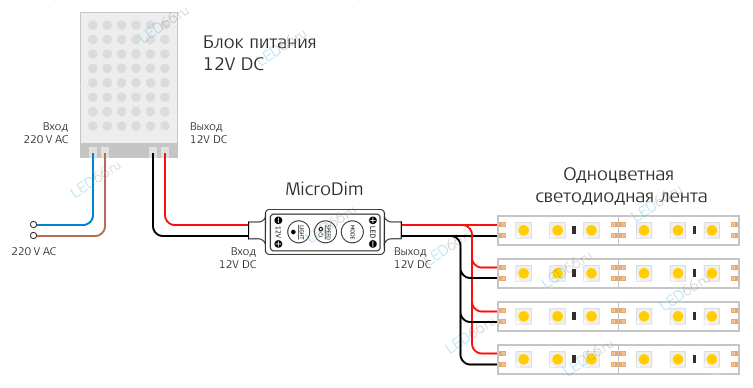

В случае если светодиодной ленты более чем 5 метров или для удобства монтажа можно подключить неограниченное количество отрезков светодиодной ленты параллельно. Проверьте только, что не превышаете допустимую максимальную мощность MicroDim.
