MicroDim RF | LED66.ru

MicroDim RF

Миниатюрный диммер для светодиодной ленты белого свечения (или одноцветной ленты) с пультом управления по радио каналу.

Особенности

  • Сверхмалый размер позволит не искать место для установки блока диммера.
  • Кроме регулирования яркости доступны различные режимы мигания.
  • Радио канал для связи пульта и контроллера позволяет управлять диммером даже если он установлен за преградой, например, в корпусе стены (радиус действия пульта, конечно, будет меньше).
  • Диммер оборудован энергонезависимой памятью. Благодаря этому можно единожды отрегулировать яркость свечения и потом включать и выключать обычным клавишным выключателем. Пульт в следующий раз понадобится только для изменения яркости или включения другой программы.
  • Пропускная способность составляет 6А, что не очень много. Проверьте, что планируемый объем подключаемой светодиодной ленты не превысит максимально допустимую нагрузку.



Назначение кнопок пульта

Включение и выключение света
Включение статического режима свечения
Быстрые кнопки включения света на 100%, 50% или 25% яркости
Плавная регулировка яркости свечения в статическом режиме включения. Нажатие этих кнопок в динамическом режиме переводит диммер в статический режим.
Выбор одного из динамических сценариев мигания. Нажатие этих кнопок в статическом режиме переводит диммер в режим динамического сценария.
Регулировка скорости динамических сценариев. Нажатие этих кнопок в статическом режиме переводит диммер в режим динамического сценария.



MODE - режимы работы диммера

  1. Затухание
  2. Полу-затухание
  3. Стробоскоп
  4. Вспышки 1:3
  5. Вспышки 3:1
  6. Произвольные вспышки
  7. Взрывные вспышки
  8. Плавное затухание



Технические характеристики

Диммер

Кол-во каналов 1
Напряжение питания от 5V до 24V DC
Максимальный выходной ток
Максимальная подключаемая мощность 5V DC - 30 Вт
12V DC - 72 Вт
24V DC - 144 Вт
Потребляемая мощность в режиме ожидания менее 0,5 Вт

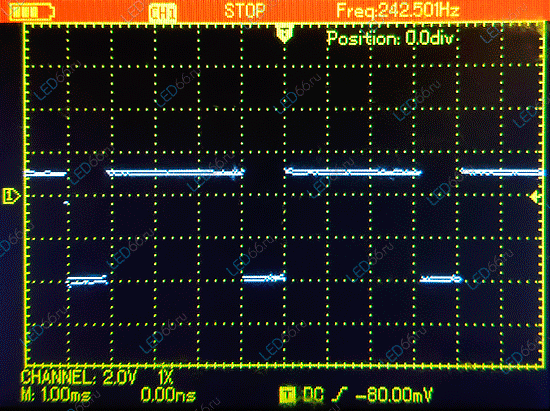

Частота ШИМ 256 Гц
Степень защиты IP20

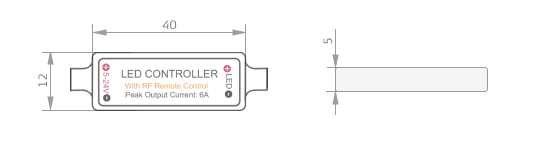

Размер 40x12x5 мм
Вес 35 гр
Рабочая температура  -20 ... +55 °C

Пульт

Вид связи беспроводной связи радио сигнал RF 433Mhz
Тип батареи CR2025
Максимальное расстояние работы пульта 10 м
Размер 80x45x6 мм

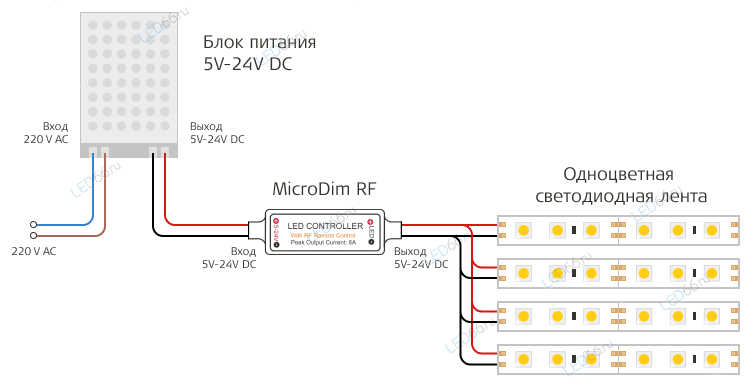

Схема подключения

Для подключения вам будет нужна одноцветная светодиодная лента  и правильно подобранный блок питания. Диммер MicroDim RF подключается в цепь между блоком питания и светодиодной лентой (последовательно не более 5 метров).

В случае если светодиодной ленты более чем 5 метров или для удобства монтажа можно подключить неограниченное количество отрезков светодиодной ленты параллельно. Проверьте только, что не превышаете допустимую максимальную мощность MicroDim RF.
