Диммер для светодиодной ленты Rize CV1 15A VLP

Продвинутая версия диммера для светодиодной ленты, которая ответит, пожалуй, на любые электриков и будущих пользователей.

  • диммер большой мощности, он выдерживает подключение большого количества светодиодной ленты;
  • удобно, что всю ленту можно подключить к одной паре клемм;
  • управление PushDim и RF одновременно;
  • высокое качество света и отсутствие полос на фото/видео благодаря ШИМ 16кГц;
  • поддерживает как "классические" светодиодные ленты с рабочим напряжением 12V и 24V, так и недавно получившие распространение ленты на 48V.


Также при помощи контроллера Rize, совместимого с Tuya, можно управлять неограниченным количеством диммеров Rize CV1 15A VLP через колонку и приложение Алиса от Яндекс.





Отсутствие "полос" на фото и хорошее самочувствие

Чем выше частота ШИМ - тем меньше "помех" на фотоснимке и видеозаписи, сделанной при этом освещении. Обычно в диммерах и контроллерах для светодиодной ленты используется частота ШИМ около 750Гц.

Если частота более 2000Гц, то полосы практически исчезают. А самые строгие европейские стандарты "экологии освещения" говорят, что при частоте более 1800Гц мерцание света вообще перестает как-либо влиять на человека.

На данном же контроллере можно выбрать частоту ШИМ до 8000Гц. Фотоснимки и видео в свете под управлением Rize CV1 15A VLP будут безукоризненными. Вместе с тем самочувствие даже самых чувствительных к особенностям освещения людей будет замечательным.



Диммирование низковольтовым PushDim

Обычный способ управления контроллерами для светодиодного освещения - пульты и панели, отправляющие команду по радиосигналу. Это удобно, если у вас уже сделана чистовая отделка и сложно реализовать другой способ управления. Но мы советуем всегда рассмотреть управление по PushDim.

Это интуитивно понятное управление, для него используется классический выключатель, только возвратного типа (он работает как кнопка - возвращается в исходное положение после нажатия).

Преимущества:

  • супер простое управление:
    короткое нажатие - включение/выключение,
    длинное нажатие - диммирование;
  • выключателей можно делать сколько угодно, все будут работать как "проходные";
  • просто сделайте рамку с выключателями в комнате на 1 пост длиннее и купите возвратный выключатель этой же серии;
  • сильно экономит бюджет, т.к. возвратные выключатели обычно даже дешевле обычных;
  • никогда не будет теряться в отличие от пульта.



Управление с помощью "Алисы" или смартфона

Данный контроллер управляется по RF (радиосигналу). Но им также можно управлять с помощью "Алисы" или приложения на смартфоне. Для этого нужно будет докупить один контроллер Rize с поддержкой Tuya WiFi и возможностью работать в режиме диммера (регулировки яркости, без настройки оттенка и цвета) на каждую зону освещения, если у вас их несколько.

При получении команды от "Алисы" или смартфона контроллер с поддержкой Tuya WiFi  будет повторять ее в RF для других RF-контроллеров. Он становится как будто еще одним пультом или настенной панелью и может управлять любым RF-диммером Rize.



Плавное включение и выключение

По умолчанию время включения и выключения света у контроллера составляет 0,5 секунды. Однако, для человеческого глаза комфортнее плавное "разгорание" и угасание света.

Вы сможете установить время плавного включения на 3 секунды и даже 5 секунд. Так яркий свет не будет вас резко слепить при включении света, а при выключении вы не останетесь в кромешной тьме.



Широкий выбор пультов и настенных панелей

В линейке контроллеров Rize большое количество устройств, которые могут управлять данным контроллером при помощи RF-сигнала. Основные возможности, на которые стоит обратить внимание:

  • одна панель или пульт может управлять светильниками, начиная от обычного вкл/выкл 220V, включая диммирование TRIAC и ШИМ, стандарты DMX и 0/1-10V и  заканчивая современными беспроводными WiFi, Zigbee и Bluetooth;
  • если зон освещения много, то удобнее управлять сценами: в сцену сохраняется комбинация состояний до 4-х зон в помещении;
  • есть RF-выключатели на батарейках (со сроком службы от 2-х лет от 1 батарейки) на случай, если нет возможности подвести питание к месту установки выключателя/панели.



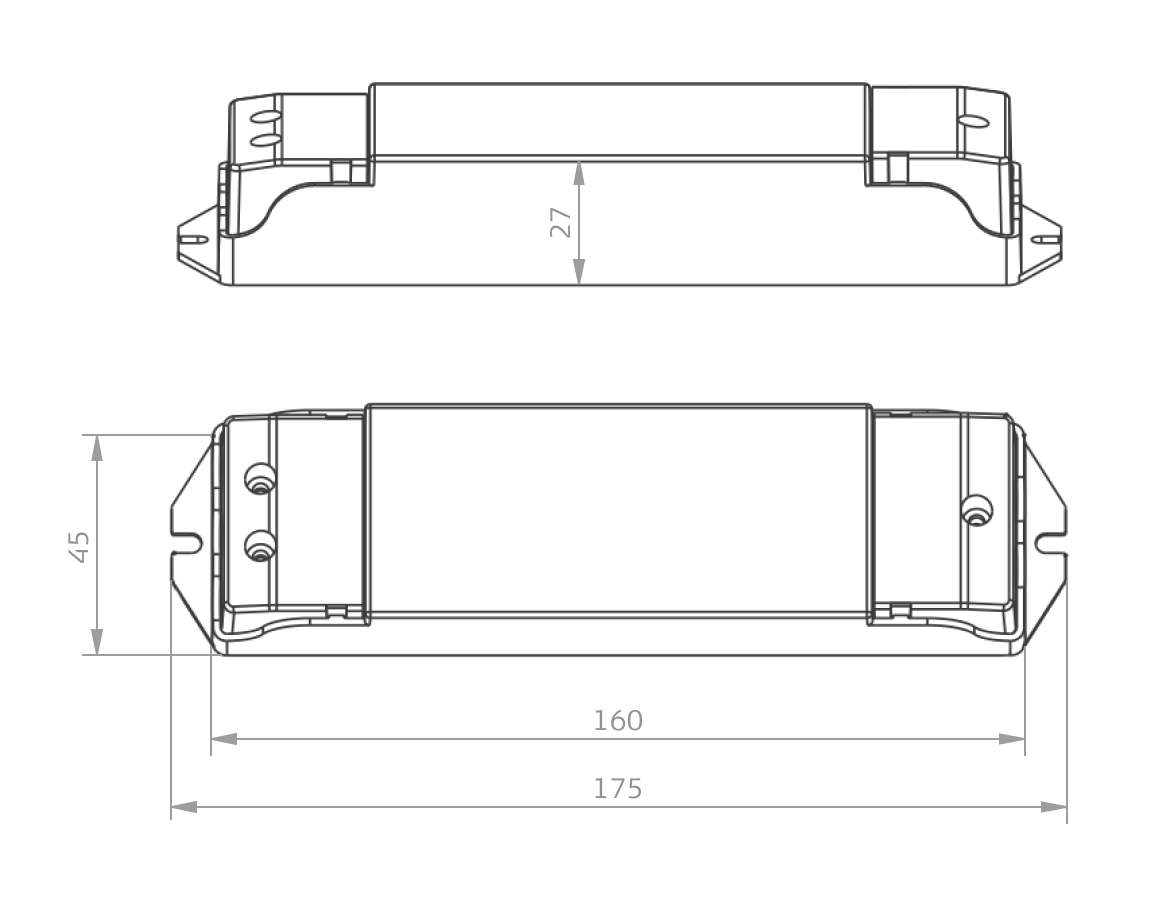

Характеристики

Чем может управлять светодиодная лента напряжением 12V/24V/36V/48V
Максимальный ток нагрузки 15A/10А при 12-24V/36-48V
Максимальная мощность нагрузки 180W/360W/360W/480W при 12V/24V/36V/48V
Поддерживаемый тип нагрузки CV - постоянное напряжение
Входящий сигнал RF 2,4ГГц или низковольтовый PushDim
Дальность действия RF до 30 м без препятствий или до 100 м без препятствий при передаче сигнала по "цепочке" привязанных к одной зоне контроллеров или использовании повторителей сигнала
Диапазон диммирования от 0 до 100%, 4096 градаций яркости
Кривая диммирования логарифмическая (рекомендуется) или линейная
Частота ШИМ 500Гц/2кГц/8кГц/16кГц
Рабочая температура от -30°C до +55°C
Степень защиты RF IP20
Срок гарантии 5 лет
Защита от переполюсовки, перегрева, перегрузки, короткого замыкания

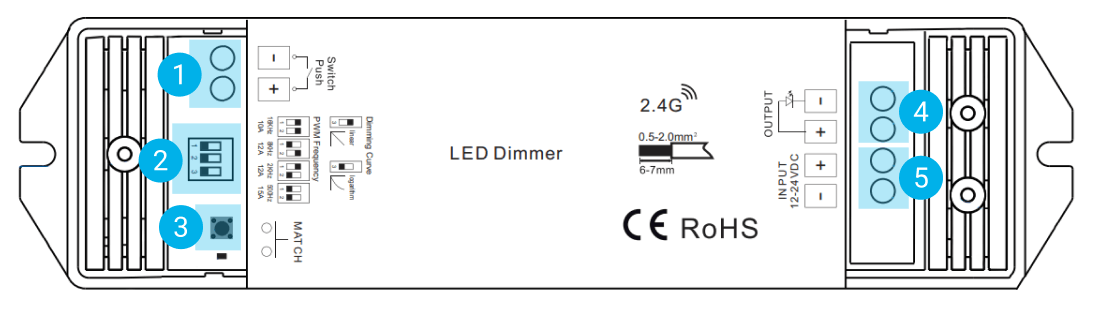

Элементы и их назначение






  1. Контакты PushDim для подключения возвратных выключателей
  2. Выбор кривой диммирования (логарифмическая или линейная) и частоты ШИМ
  3. Кнопка Match привязки к пульту или панели
  4. Выходные контакты для подключения светодиодной ленты
  5. Входные контакты для подключения к блоку питания



Управление с помощью Яндекс Алисы

Диммером Rize CV1 15A VLP, как и другими RF контроллерами Rize, можно управлять с помощью "Алисы".

Для этого Вам потребуется диммер/шлюз Rize с поддержкой TuyaWiFi и RF. Подойдут модели RCT1-1,5A-SBWT , RCV2-10A-WT и RCV5-15A-WT.





Скачать cхему в формате PDF для печати.



Схема подключения

Диммирование с помощью PushDim

PushDim у диммера Rize CV1 15A VLP PushDim реализован двумя низковольтными контактами, к которым подклячается один возвратный выключатель или несколько параллельно друг другу.

Можно использовать любой провод для слаботочных или сигнальных систем, например, "витую пару" UTP-5e. При возможности наводок, например если кабель проложен рядом с проводкой 220V, советуем использовать экранированный кабель.


Скачать cхему в формате PDF для печати.

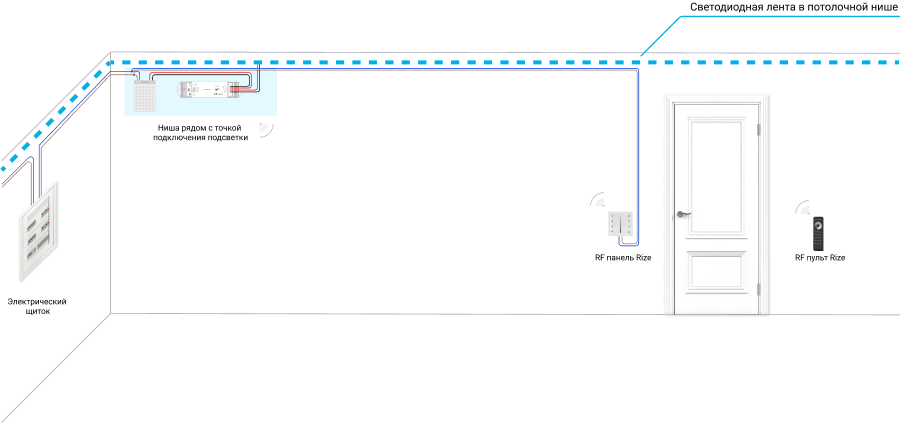

Расположение и подключение на объекте

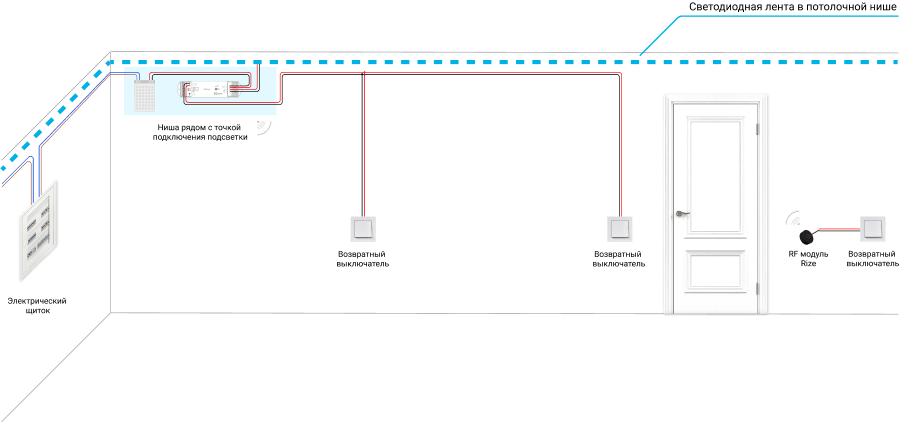

Подсветка потолочной ниши и PushDim

Диммер удобно расположить его вместе с блоком питания в нише рядом с точкой подключения светодиодной ленты. Сокращая расстояние от БП и контроллера до светодиодной ленты Вы снижаете падение напряжения.

Возвратные выключатели подключаются параллельно на клеммы контроллера с подписью PushDim. Можно использовать несколько выключателей. Провод можно использовать небольшого сечения, например, витая пара.




Скачать cхему в формате PDF для печати.
