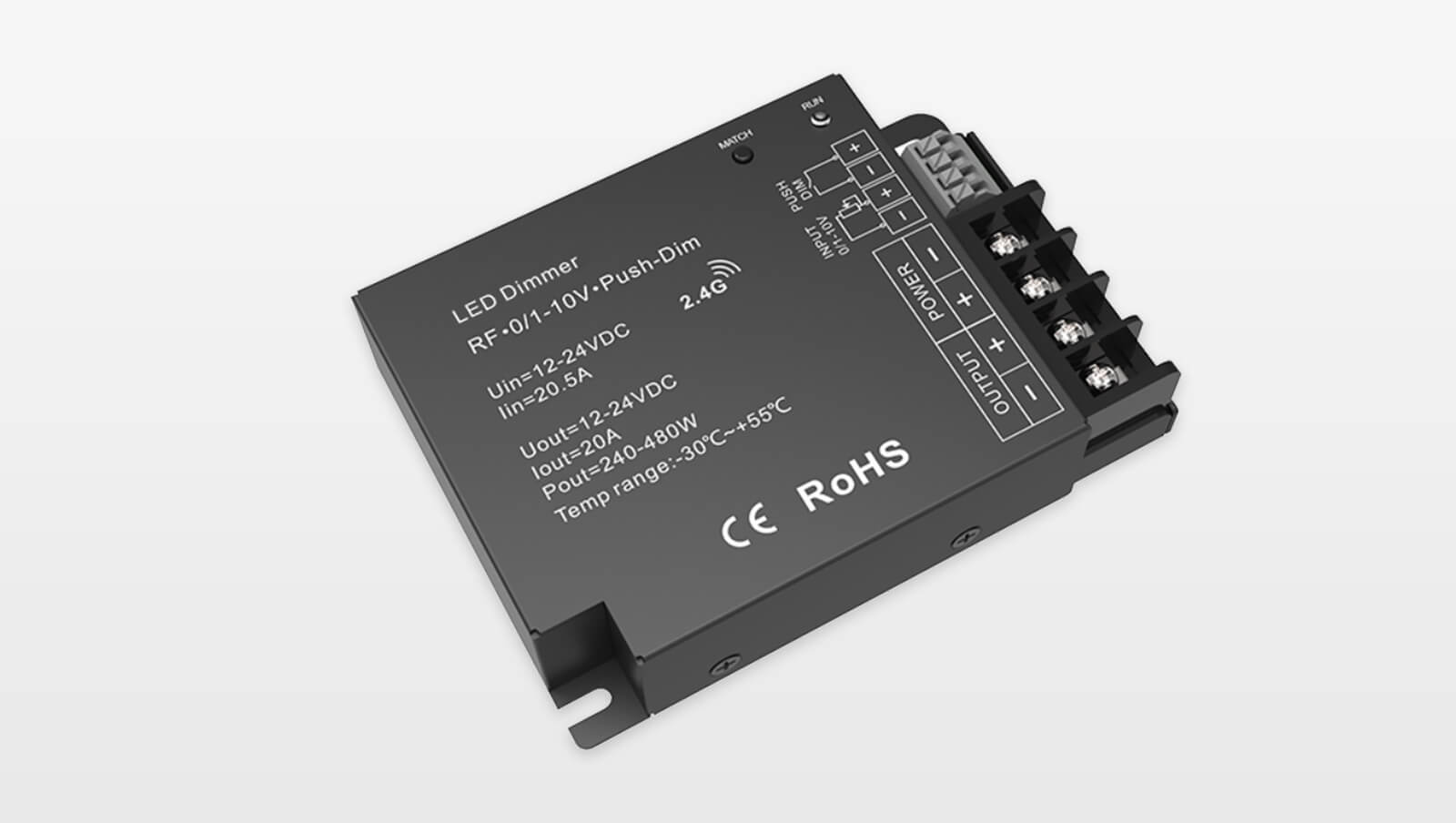

Диммер для светодиодной ленты Rize CV1 20A VT
Продвинутая версия диммера для светодиодной ленты, которая ответит, пожалуй, на любые электриков и будущих пользователей.
- диммер большой мощности, он выдерживает подключение большого количества светодиодной ленты;
- удобно, что всю ленту можно подключить к одной паре клемм;
- управление PushDim, RF и 0/1-10V одновременно;
- высокое качество света благодаря ШИМ 8кГц;
- поддерживает как "классические" светодиодные ленты с рабочим напряжением 12V и 24V, так и недавно получившие распространение ленты на 48V.
Также при помощи контроллера Rize, совместимого с Tuya, можно управлять неограниченным количеством диммеров Rize CV1 20A VT через колонку и приложение Алиса от Яндекс.
Диммирование низковольтовым PushDim
Обычный способ управления контроллерами для светодиодного освещения - пульты и панели, отправляющие команду по радиосигналу. Это удобно, если у вас уже сделана чистовая отделка и сложно реализовать другой способ управления. Но мы советуем всегда рассмотреть управление по PushDim.
Это интуитивно понятное управление, для него используется классический выключатель, только возвратного типа (он работает как кнопка - возвращается в исходное положение после нажатия).
Преимущества:
- супер простое управление:
короткое нажатие - включение/выключение,
длинное нажатие - диммирование; - выключателей можно делать сколько угодно, все будут работать как "проходные";
- просто сделайте рамку с выключателями в комнате на 1 пост длиннее и купите возвратный выключатель этой же серии;
- сильно экономит бюджет, т.к. возвратные выключатели обычно даже дешевле обычных;
- никогда не будет теряться в отличие от пульта.
Управление с помощью "Алисы" или смартфона
Данный контроллер управляется по RF (радиосигналу). Но им также можно управлять с помощью "Алисы" или приложения на смартфоне. Для этого нужно будет докупить один контроллер Rize с поддержкой Tuya WiFi и возможностью работать в режиме диммера (регулировки яркости, без настройки оттенка и цвета) на каждую зону освещения, если у вас их несколько.
При получении команды от "Алисы" или смартфона контроллер с поддержкой Tuya WiFi будет повторять ее в RF для других RF-контроллеров. Он становится как будто еще одним пультом или настенной панелью и может управлять любым RF-диммером Rize.
Плавное включение и выключение
По умолчанию время включения и выключения света у контроллера составляет 0,5 секунды. Однако, для человеческого глаза комфортнее плавное "разгорание" и угасание света.
Вы сможете установить время плавного включения на 3 секунды. Так яркий свет не будет вас резко слепить при включении света, а при выключении вы не останетесь в кромешной тьме.
Широкий выбор пультов и настенных панелей
В линейке контроллеров Rize большое количество устройств, которые могут управлять данным контроллером при помощи RF-сигнала. Основные возможности, на которые стоит обратить внимание:
- одна панель или пульт может управлять светильниками, начиная от обычного вкл/выкл 220V, включая диммирование TRIAC и ШИМ, стандарты DMX и 0/1-10V и заканчивая современными беспроводными WiFi, Zigbee и Bluetooth;
- если зон освещения много, то удобнее управлять сценами: в сцену сохраняется комбинация состояний до 4-х зон в помещении;
- есть RF-выключатели на батарейках (со сроком службы от 2-х лет от 1 батарейки) на случай, если нет возможности подвести питание к месту установки выключателя/панели.
Характеристики
| Чем может управлять | светодиодная лента напряжением 12V/24V |
| Максимальный ток нагрузки | 20A |
| Максимальная мощность нагрузки | 240W/480W при 12V/24V |
| Поддерживаемый тип нагрузки | CV - постоянное напряжение |
| Входящий сигнал | RF 2,4ГГц, 0/1-10V, низковольтовый PushDim |
| Дальность действия RF | до 30 м без препятствий или до 100 м без препятствий при передаче сигнала по "цепочке" привязанных к одной зоне контроллеров или использовании повторителей сигнала |
| Диапазон диммирования | от 0 до 100%, 4096 градаций яркости |
| Кривая диммирования | логарифмическая |
| Частота ШИМ | 2кГц |
| Рабочая температура | от -30°C до +55°C |
| Степень защиты RF | IP20 |
| Срок гарантии | 5 лет |
| Защита | от перегрева, перегрузки, короткого замыкания |

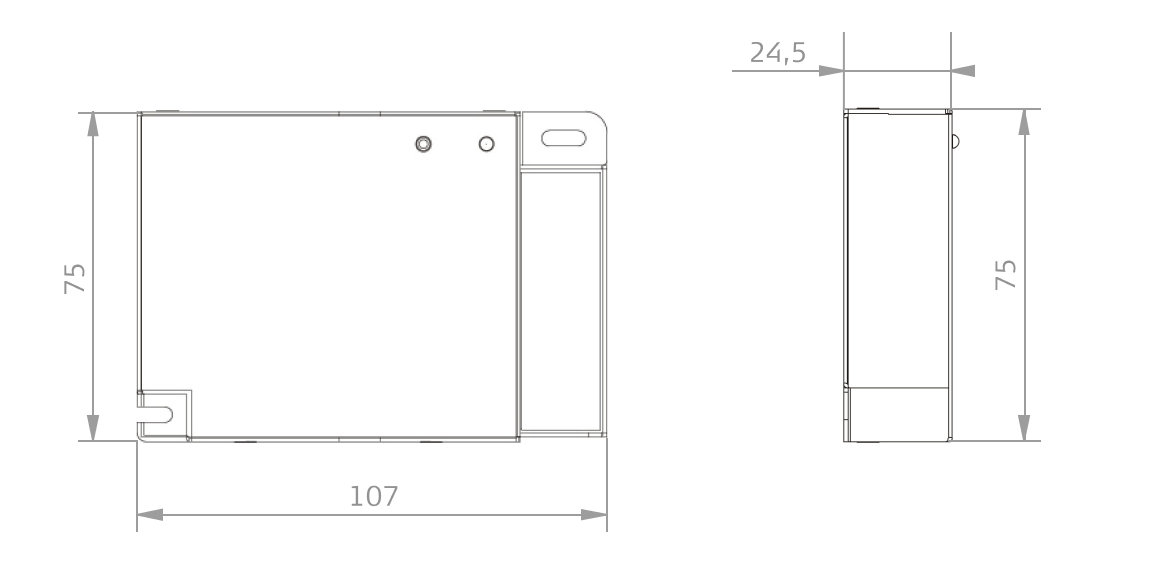

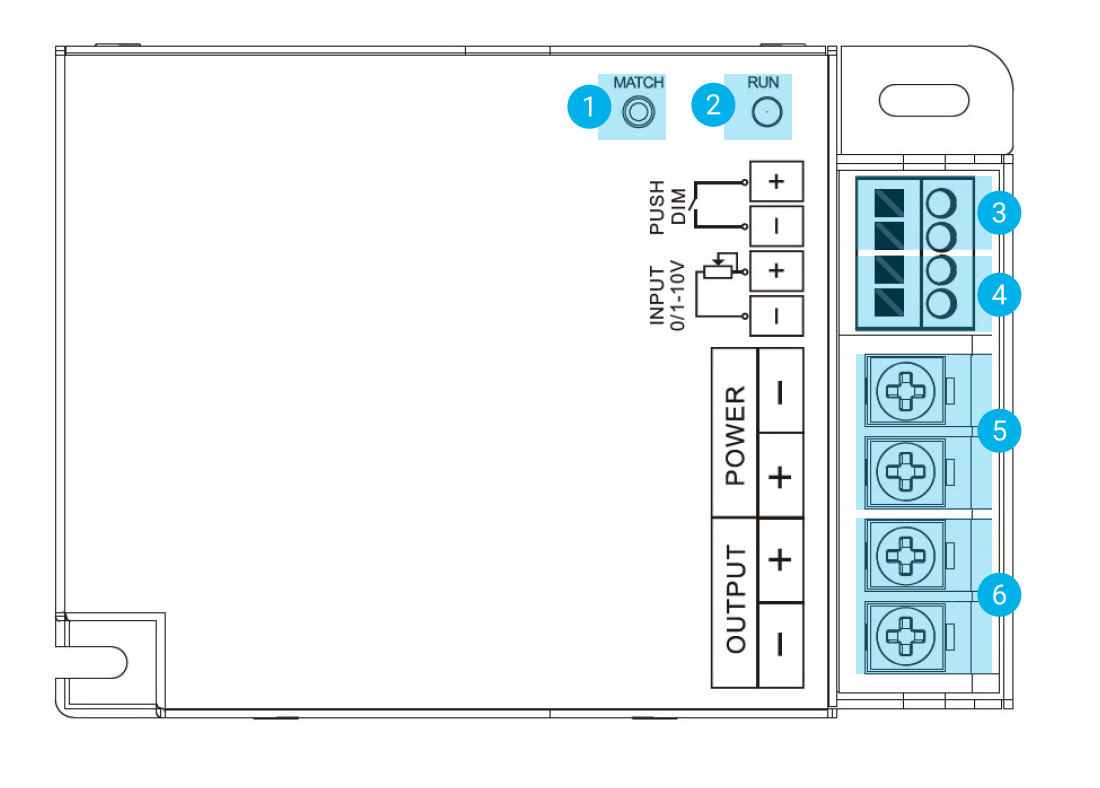

Элементы и их назначение
- Кнопка Match для привязки контроллера к пульту или панели.
- Светодиодный индикатор работы контроллера.
- Контакты управления PushDim для подключения возвратных выключателей
- Контакты управления 0/1-10V для подключения 0/1-10V диммера
- Входные контакты для подключения к блоку питания
- Выходные контакты для подключения светодиодной ленты
Схема подключения
Диммирование с помощью RF и PushDim
PushDim реализован двумя низковольтными контактами, к которым подклячается один возвратный выключатель или несколько параллельно друг другу.
Можно использовать любой провод для слаботочных или сигнальных систем, например, "витую пару" UTP-5e. При возможности наводок, например если кабель проложен рядом с проводкой 220V, советуем использовать экранированный кабель.
Скачать cхему в формате PDF для печати.

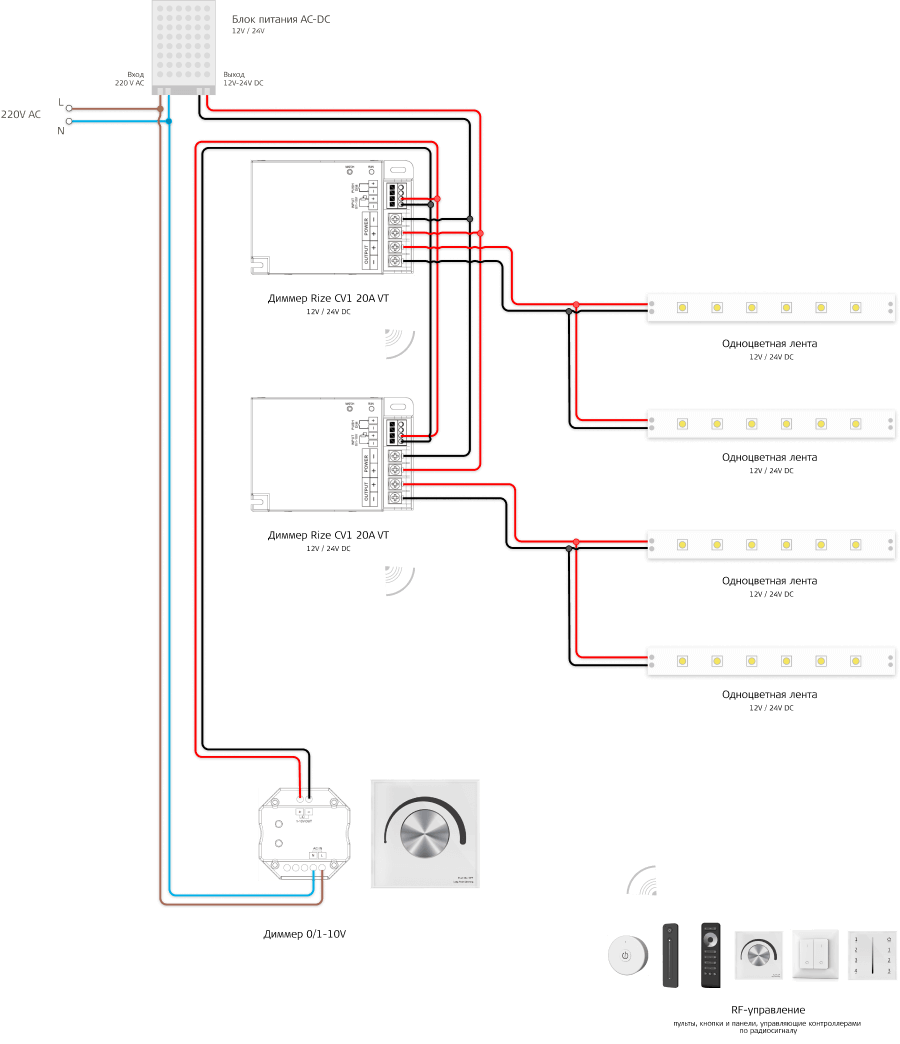

Диммирование с помощью диммера 0/1-10V
У диммера есть входные контакты для подключения диммера 0/1-10V. К одному диммеру 0/1-10V можно подключить один или несколько Rize CV1 20A VT параллельно друг другу.
Можно использовать любой провод для слаботочных или сигнальных систем, например, "витую пару" UTP-5e. При возможности наводок, например если кабель проложен рядом с проводкой 220V, советуем использовать экранированный кабель.
Скачать cхему в формате PDF для печати.
Одновременное управление по RF, PushDim и 0-1/10V
Управление по RF, PushDim и 0-1/10V можно использовать одновременно или по отдельности. Нужно только учитывать некоторые особенности.
Память текущего состояния
У RF панелей и у панелей 0-1/10V есть память текущего состояния (включена/выключена и текущая яркость). Панель может не знать, что вы выключили подсветку другим RF пультом или с помощью PushDim.
В случае RF панели нужно будет или просто начать менять яркость, или включить/выключить подсветку с помощью панели для синхронизации текущего статуса.
В случае управления по 0-1/10V нужно будет изменить яркость на более чем 10% и управление переключится на линию 0-1/10V.
Пример управления подсветкой потолка
Диммер удобно расположить его вместе с блоком питания в нише рядом с точкой подключения светодиодной ленты. Сокращая расстояние от БП и контроллера до светодиодной ленты Вы снижаете падение напряжения.
Если нет возможности расположить контроллеры и блоки питания в нише рядом с потолком или недалеко от него, то советуем рассмотреть светодиодную ленту на 48V. Напряжение выше и при той же мощности ленты ток будет меньше. А значит блок питания и диммер можно разместить на значительном удалении в щитке.

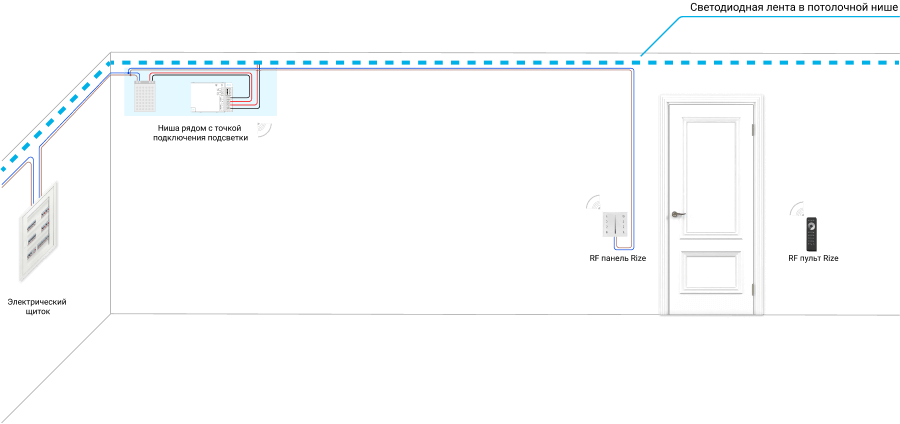

Управление подсветкой потолка по RF
Для управления по RF подойдет любой пульт или панель Rize с поддержкой RF.
Также есть RF модуль на батарейке для подключения к возвратному выключателю, они есть в любой "линейке выключателей".
Скачать cхему в формате PDF для печати.

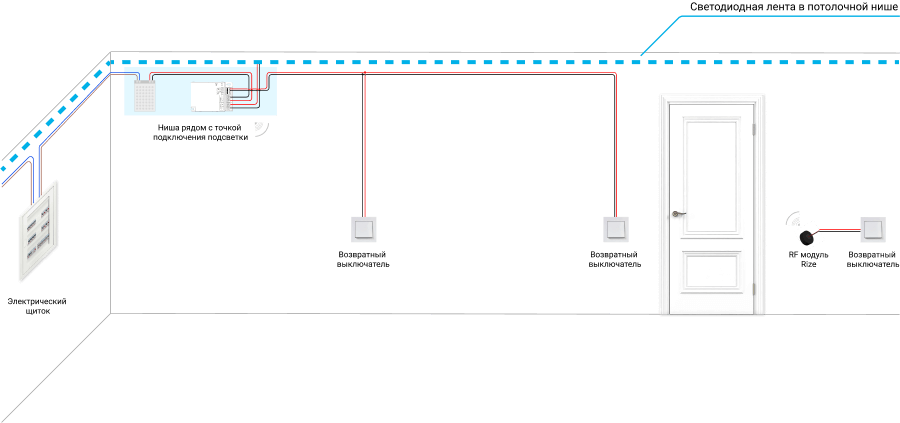

Управление подсветкой потолка по PushDim и RF
Возвратные выключатели подключаются параллельно к клеммам диммера с подписью PushDim.
Скачать cхему в формате PDF для печати.

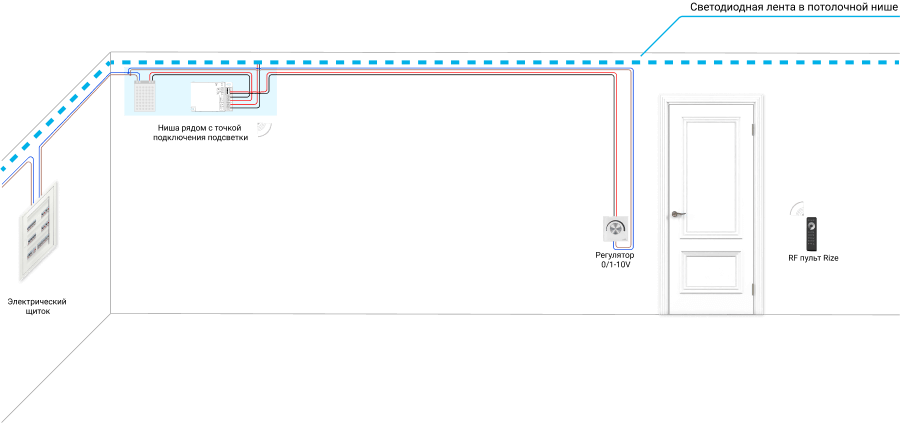

Управление подсветкой потолка по 0-1/10V и RF
К одному диммеру 0-1/10V можно управлять до 50 диммеров Rize CV1 20A VT. Максимальная длина провода от диммера 0-1/10V до Rize CV1 20A VT не должна превышать 50 метров.
Скачать cхему в формате PDF для печати.

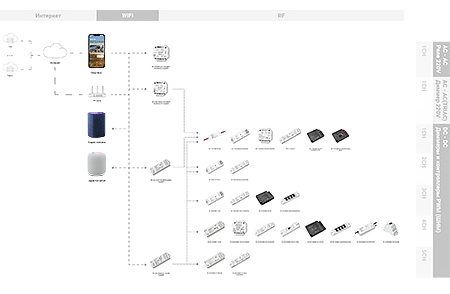

Управление с помощью Яндекс Алисы
Диммером Rize CV1 20A VT, как и другими RF контроллерами Rize, можно управлять с помощью "Алисы".
Для этого Вам потребуется диммер/шлюз Rize с поддержкой TuyaWiFi и RF. Подойдут модели RCT1-1,5A-SBWT , RCV2-10A-WT и RCV5-15A-WT.
Скачать cхему в формате PDF для печати.
